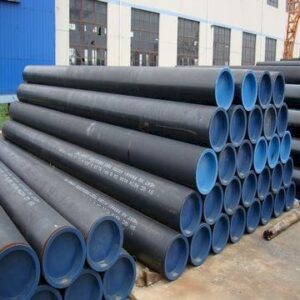

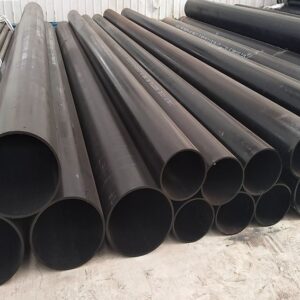

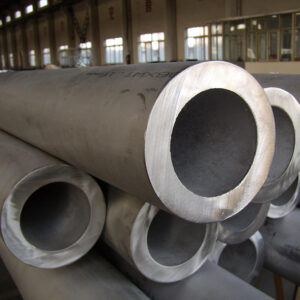

Ống thép đúc

        Bảng quy cách, bảng giá ống thép đúc

STT	Kích thước ống danh định (DN)	Phi, Đường kính ngoài O.D (mm)	Độ dày (mm)	Tiêu chuẩn Độ dày ( SCH)	Trọng Lượng (kg/m)	Giá tham khảo (vnđ / kg)
1	DN6	10.3	1.24	SCH10	0,28	19.000 – 35.000
2	DN6	10.3	1.45	SCH30	0,32	19.000 – 35.000
3	DN6	10.3	1.73	SCH40	0.37	19.000 – 35.000
4	DN6	10.3	1.73	SCH.STD	0.37	19.000 – 35.000
5	DN6	10.3	2.41	SCH80	0.47	19.000 – 35.000
6	DN6	10.3	2.41	SCH. XS	0.47	19.000 – 35.000
7	DN8	13.7	1.65	SCH10	0,49	19.000 – 35.000
8	DN8	13.7	1.85	SCH30	0,54	19.000 – 35.000
9	DN8	13.7	2.24	SCH40	0.63	19.000 – 35.000
10	DN8	13.7	2.24	SCH.STD	0.63	19.000 – 35.000
11	DN8	13.7	03.02	SCH80	0.80	19.000 – 35.000
12	DN8	13.7	03.02	SCH. XS	0.80	19.000 – 35.000
13	DN10	17.1	1.65	SCH10	0,63	19.000 – 35.000
14	DN10	17.1	1.85	SCH30	0,7	19.000 – 35.000
15	DN10	17.1	2.31	SCH40	0.84	19.000 – 35.000
16	DN10	17.1	2.31	SCH.STD	0.84	19.000 – 35.000
17	DN10	17.1	3.20	SCH80	0.10	19.000 – 35.000
18	DN10	17.1	3.20	SCH. XS	0.10	19.000 – 35.000
19	DN15	21.3	2.77	STD / SCH40	1.27	19.000 – 33.000
20	DN15	21.3	3.73	XS / SCH80	1.62	19.000 – 33.000
21	DN15	21.3	4.78	SCH160	1.95	20.000 – 35.000
22	DN15	21.3	7.47	SCH. XXS	2.55	20.000 – 35.000
23	DN 20	26.7	2.87	SCH40	1.69	19.000 – 33.000
24	DN 20	26.7	3.91	SCH80	2.2	19.000 – 33.000
25	DN 20	26.7	5.56	SCH160	2.9	20.000 – 35.000
26	DN 20	26.7	7.82	XXS	3.64	20.000 – 35.000
27	DN25	33.4	3.34	SCH40	2.5	20.000 – 26.000
28	DN25	33.4	4.55	SCH80	3.24	20.000 – 26.000
29	DN25	33.4	6.35	SCH160	4.24	20.000 – 26.000
30	DN25	33.4	09.09	XXS	5.45	20.000 – 26.000
31	DN32	42.2	3.56	SCH40	3.39	18.000 – 24.000
32	DN32	42.2	4.85	SCH80	4.47	18.000 – 24.000
33	DN32	42.2	6.35	SCH160	5.61	18.000 – 24.000
34	DN32	42.2	9.7	XXS	7.77	18.000 – 24.000
35	DN40	48.3	3.68	SCH40	04.05	18.000 – 24.000
36	DN40	48.3	05.08	SCH80	5.41	18.000 – 24.000
37	DN40	48.3	7.14	SCH160	7.25	18.000 – 24.000
38	DN40	48.3	10.15	XXS	9.56	18.000 – 24.000
39	DN50	60.3	3.91	SCH40	5.44	18.000 – 24.000
40	DN50	60.3	5.54	SCH80	7.48	18.000 – 24.000
41	DN50	60.3	8.74	SCH120	11.11	18.000 – 24.000
42	DN50	60.3	11.07	XXS	13.44	18.000 – 24.000
43	DN65	73	5.16	SCH40	8.63	18.000 – 24.000
44	DN65	73	07.01	SCH80	11.41	18.000 – 24.000
45	DN65	73	9.53	SCH160	14.92	18.000 – 24.000
46	DN65	73	14.02	XXS	20.39	18.000 – 24.000
47	DN65	76	4.0		7.1	20.000 – 25.000
48	DN65	76	5.16	SCH40	09.01	18.000 – 24.000
49	DN65	76	07.01	SCH80	11.92	18.000 – 24.000
50	DN65	76	14.02	XXS	21.42	18.000 – 24.000
51	DN80	88.9	2.11	SCH5	4.51	18.000 – 24.000
52	DN80	88.9	03.05	SCH10	6.45	18.000 – 24.000
53	DN80	88.9	4.0		8.48	20.000 – 25.000
54	DN80	88.9	5.49	SCH40	11.31	18.000 – 24.000
55	DN80	88.9	7.62	SCH80	15.23	18.000 – 24.000
56	DN80	88.9	11.13	SCH160	21.37	18.000 – 24.000
57	DN80	88.9	15.24	XXS	27.68	18.000 – 24.000
58	DN90	101.6	5.74	SCH40	13.56	18.000 – 24.000
59	DN90	101.6	08.08	SCH80	18.67	18.000 – 24.000
60	DN100	114.3	4.0		10.88	20.000 – 25.000
61	DN100	114.3	5.0		13.47	20.000 – 25.000
62	DN100	114.3	06.02	SCH40	16.08	18.000 – 24.000
63	DN100	114.3	8.56	SCH80	22.32	18.000 – 24.000
64	DN100	114.3	11.1	SCH120	28.32	18.000 – 24.000
65	DN100	114.3	13.49	SCH160	33.54	18.000 – 24.000
66	DN125	141.3	5.0		16.8	20.000 – 25.000
67	DN125	141.3	6.55	SCH40	21.77	18.000 – 24.000
68	DN125	141.3	9.53	SCH80	30.95	18.000 – 24.000
69	DN125	141.3	12.7	SCH120	40.3	18.000 – 24.000
70	DN125	141.3	15.88	SCH160	49.12	18.000 – 24.000
71	DN150	168.3	6.35		25.35	20.000 – 25.000
72	DN150	168.3	7.11	SCH40	28.26	18.000 – 23.000
73	DN150	168.3	10.97	SCH80	42.56	18.000 – 23.000
74	DN150	168.3	14.27	SCH120	54.28	18.000 – 23.000
75	DN150	168.3	18.26	SCH160	67.56	18.000 – 23.000
76	DN200	219.1	6.35	SCH20	33.3	18.000 – 23.000
77	DN200	219.1	07.04	SCH30	36.8	18.000 – 23.000
78	DN200	219.1	8.18	SCH40	42.53	18.000 – 23.000
79	DN200	219.1	10.31	SCH60	53.08	18.000 – 23.000
80	DN200	219.1	12.7	SCH80	64.64	18.000 – 23.000
81	DN200	219.1	15.09	SCH100	75.93	18.000 – 23.000
82	DN200	219.1	18.26	SCH120	90.44	18.000 – 23.000
83	DN200	219.1	20.62	SCH140	100.92	18.000 – 23.000
84	DN200	219.1	23.01	SCH160	111.3	18.000 – 23.000
85	DN250	273.1	6.35	SCH20	41.77	18.000 – 23.000
86	DN250	273.1	7.8	SCH30	51.03	18.000 – 23.000
87	DN250	273.1	9.27	SCH40	60.31	18.000 – 23.000
88	DN250	273.1	12.7	SCH60	81.55	18.000 – 23.000
89	DN250	273.1	15.09	SCH80	96.03	18.000 – 23.000
90	DN250	273.1	18.26	SCH100	114.93	18.000 – 23.000
91	DN250	273.1	21.44	SCH120	133.1	18.000 – 23.000
92	DN250	273.1	25.4	SCH140	155.15	18.000 – 23.000
93	DN250	273.1	28.58	SCH160	172.36	18.000 – 23.000
94	DN300	323.9	6.35	SCH20	49.73	18.000 – 23.000
95	DN300	323.9	8.38	SCH30	65.2	18.000 – 23.000
96	DN300	323.9	9.53	STD	73.88	18.000 – 23.000
97	DN300	323.9	10.31	SCH40	79.73	18.000 – 23.000
98	DN300	323.9	12.7	SCH XS	97.42	18.000 – 23.000
99	DN300	323.9	14.27	SCH60	109	18.000 – 23.000
100	DN300	323.9	17.48	SCH80	132.1	18.000 – 23.000
101	DN300	323.9	21.44	SCH100	159.9	18.000 – 23.000
102	DN300	323.9	25.4	SCH120	187	18.000 – 23.000
103	DN300	323.9	25.58	SCH140	208.18	18.000 – 23.000
104	DN300	323.9	33.32	SCH160	238.8	18.000 – 23.000
105	DN350	355.6	6.35	SCH10	54.7	18.000 – 23.000
106	DN350	355.6	7.92	SCH20	67.92	18.000 – 23.000
107	DN350	355.6	9.53	SCH30	81.33	18.000 – 23.000
108	DN350	355.6	11.13	SCH40	94.55	18.000 – 23.000
109	DN350	355.6	15.09	SCH60	126.7	18.000 – 23.000
110	DN350	355.6	12.7	SCH XS	107.4	18.000 – 23.000
111	DN350	355.6	19.05	SCH80	158.1	18.000 – 23.000
112	DN350	355.6	23.83	SCH100	195	18.000 – 23.000
113	DN350	355.6	27.79	SCH120	224.7	18.000 – 23.000
114	DN350	355.6	31.75	SCH140	253.56	18.000 – 23.000
115	DN350	355.6	35.71	SCH160	281.7	18.000 – 23.000
116	DN400	406.4	6.35	SCH10	62.64	18.000 – 24.000
117	DN400	406.4	7.92	SCH20	77.89	18.000 – 24.000
118	DN400	406.4	9.53	STD / SCH30	93.27	18.000 – 24.000
119	DN400	406.4	12.7	XS/ SCH40	123.3	18.000 – 24.000
120	DN400	406.4	16.66	SCH60	160.1	18.000 – 24.000
121	DN400	406.4	21.44	SCH80	203.5	18.000 – 24.000
122	DN400	406.4	26.19	SCH100	245.6	18.000 – 24.000
123	DN400	406.4	30.96	SCH120	286.6	18.000 – 24.000
124	DN400	406.4	36.53	SCH140	333.19	18.000 – 24.000
125	DN400	406.4	40.49	SCH160	365.4	18.000 – 24.000
126	DN450	457.2	6.35	SCH10	70.57	18.000 – 24.000
127	DN450	457.2	7.92	SCH20	87.71	18.000 – 24.000
128	DN450	457.2	11.13	SCH30	122.4	18.000 – 24.000
129	DN450	457.2	9.53	STD	105.2	18.000 – 24.000
130	DN450	457.2	14.27	SCH40	155.85	18.000 – 24.000
131	DN450	457.2	19.05	SCH60	205.74	18.000 – 24.000
132	DN450	457.2	12.7	SCH XS	139.2	18.000 – 24.000
133	DN450	457.2	23.88	SCH80	254.6	18.000 – 24.000
134	DN450	457.2	29.36	SCH100	310.02	18.000 – 24.000
135	DN450	457.2	34.93	SCH120	363.6	18.000 – 24.000
136	DN450	457.2	39.67	SCH140	408.55	18.000 – 24.000
137	DN450	457.2	45.24	SCH160	459.4	18.000 – 24.000
138	DN500	508	6.35	SCH10	78.55	18.000 – 24.000
139	DN500	508	9.53	SCH20	117.2	18.000 – 24.000
140	DN500	508	12.7	SCH30	155.1	18.000 – 24.000
141	DN500	508	9.53	SCH40s	117.2	18.000 – 24.000
142	DN500	508	15.09	SCH40	183.46	18.000 – 24.000
143	DN500	508	20.62	SCH60	247.8	18.000 – 24.000
144	DN500	508	12.7	SCH XS	155.1	18.000 – 24.000
145	DN500	508	26.19	SCH80	311.2	18.000 – 24.000
146	DN500	508	32.54	SCH100	381.5	18.000 – 24.000
147	DN500	508	38.1	SCH120	441.5	18.000 – 24.000
148	DN500	508	44.45	SCH140	508.11	18.000 – 24.000
149	DN500	508	50.01	SCH160	564.8	18.000 – 24.000
150	DN600	609,6	6.35	SCH10	94.53	18.000 – 24.000
151	DN600	609,6	9.53	SCH20	141.12	18.000 – 24.000
152	DN600	609,6	14.27	SCH30	209.61	18.000 – 24.000
153	DN600	609,6	9.53	STD	141,12	18.000 – 24.000
154	DN600	609,6	17.48	SCH40	255.4	18.000 – 24.000
155	DN600	609,6	24.61	SCH60	355.3	18.000 – 24.000
156	DN600	609,6	12.7	SCH XS	187.1	18.000 – 24.000
157	DN600	609,6	30.96	SCH80	442.1	18.000 – 24.000
158	DN600	609,6	38.39	SCH100	547.7	18.000 – 24.000
159	DN600	609,6	46.02	SCH120	640	18.000 – 24.000
160	DN600	609,6	52.37	SCH140	720.2	18.000 – 24.000
161	DN600	609,6	59.54	SCH160	808.2	18.000 – 24.000



Giải thích DN, Φ (Phi) và INCH trong bảng tiêu chuẩn ống thép.

DN là gì?

Đây là đơn vị chỉ đường kính trong danh nghĩa của đường tròn tiết diện thanh thép, được đo bằng mm.

Ống thép DN15 hay 15A tương đương với ống thép có

đường kính ngoài danh nghĩa là 21mm.

Tuy nhiên, ống thép được sản xuất ở nhiều mỗi quốc gia, mỗi quốc gia sẽ có tiêu chuẩn khác nhau. Chính vì thế, đường kính thực tế là khác nhau.

Ví dụ:

Ống thép DN15 được sản xuất theo tiêu chuẩn ASTM sẽ có đường kính ngoài danh nghĩa là 21.3mm.

Ống thép DN15 được sản xuất theo tiêu chuẩn BS sẽ có đường kính ngoài danh nghĩa là 21.2mm.

Lưu ý: Ống DN15 không phải là ống phi 15. Bởi DN là đường kính trong còn trong phi là đường kính ngoài (xem tiếp phần dưới). DN là đường kính trong danh nghĩa, nhưng đường kính trong thực tế bao nhiêu thì lại phụ thuộc vào từng tiêu chuẩn vào từng tiêu chuẩn sản xuất. Khi có đường kính ngoài thực tế, ta chỉ cần lấy đường kính ngoài trừ 2 lần độ dày sẽ ra được đường kính thực tế.

Đường kính trong thực tế (mm) = đường kính ngoài (mm) -2* độ dày (mm)

Φ (Phi)

Đây là đơn vị chỉ đường kính ngoài danh nghĩa của đường tròn tiết diện thanh thép, được đo bằng mm.

Đa số khách hàng vẫn thường sử dụng đơn vị phi (Φ) để mua sản phẩm ống thép đen, ống thép hàn.

Ví dụ: phi21 tức là ống có đường kính ngoài da nghĩa 21mm.

Ống thép phi 21 không đồng nghĩa với việc đường kính bên ngoài phải đúng và đủ 21mm. Mỗi quốc gia sẽ có tiêu chuẩn khác nhau trên đường kính ngoài thực tế cũng sẽ khác nhau.

Inch là gì?

Inch, số nhiều là inches; ký hiệu hoặc viết tắt là in, đôi khi là ″ – dấu phẩy trên kép là tên của một đơn vị chiều dài trong một số hệ thống đo lường khác nhau, bao gồm Hệ đo lường Anh và Hệ đo lường Mỹ. Chiều dài mà nó mô tả có thể khác nhau theo từng hệ thống.

Inch là một trong những đơn vị đo lường được sử dụng chủ yếu ở Hoa Kỳ, và được sử dụng phổ biến ở Canada. Ở Mỹ và phổ biến ở các nước như Anh, Úc và Canada, chiều cao của người được đo bằng feet và inch. Ở Canada, chiều cao của mỗi cá nhân được thể hiện theo đơn vị mét trên giấy tờ hành chính như bằng lái xe của một người.

Khách hàng thường bị nhầm lẫn trong việc chuyển đổi từ Inch ra DN, phi hoặc từ DN, phi sang Inch.

Tiêu chuẩn ống thép

Tiêu chuẩn của ống thép đúc thường phụ thuộc vào ứng dụng cụ thể và yêu cầu kỹ thuật. Một số tiêu chuẩn phổ biến như ASTM A53, A106, X52, X54, GOST, DIN, EN, JIS,…. bao gồm:

• ASTM A53: Tiêu chuẩn cho ống thép đen và kẽm, thường được sử dụng trong các hệ thống dẫn nước và khí.
• ASTM A106: Tiêu chuẩn cho ống thép carbon dùng cho nhiệt độ cao, thường áp dụng trong ngành công nghiệp dầu khí.
• API 5L: Tiêu chuẩn cho ống dẫn dầu và khí, được sử dụng rộng rãi trong ngành công nghiệp năng lượng.
• EN 10210: Tiêu chuẩn châu Âu cho ống thép đúc, thường được sử dụng trong xây dựng và các ứng dụng cấu trúc.
• JIS G3454: Tiêu chuẩn Nhật Bản cho ống thép đúc dùng trong các ứng dụng áp lực.

Mỗi tiêu chuẩn sẽ quy định các thông số về kích thước, độ dày, tính chất cơ học khác nhau.

Ống thép đúc là gì?

Ống thép đúc được làm từ những thanh thép tròn, đặc được nung nóng sau đó đẩy và kéo phôi ra khỏi ống. Sau khi đẩy ra, phôi sẽ được thông ống làm rỗng ruột, nắn thẳng và kéo dài đến khi trở thành sản phẩm hoàn chỉnh. Ống đúc thép được sử dụng nhiều làm đường ống thoát nước, dẫn hóa chất, lò hơi, nhà máy nhuộm dệt, băng tải. sử dụng trong chế tạo máy móc sử dụng trong đường ống công nghiệp

Đường kính ngoài từ: 21.3 đến 610 và có những loại ống có đường kính lớn hơn.

Độ dày:

      Đối với những ống có đường kính nhỏ thì độ dày tối đa là 9.7 ly

      Đối với những ống đúc cps đường kính lớn thì có độ dài tối đa là 59.5ly

      Độ dài thông thường là 6m và 12m. Có những loại ống đặc chúng có thể có độ dài lẻ như 9m 11m hoặc 12m.

Thông số kỹ thuật của ống thép đúc

Ống thép đúc là một loại ống được sản xuất bằng cách đúc thép nóng chảy vào khuôn. Dưới đây là một số thông số kỹ thuật cơ bản của ống thép đúc:

1. Chất liệu: Thường được làm từ thép carbon, thép hợp kim hoặc thép không gỉ.
2. Đường kính ngoài (OD): Có nhiều kích thước, phổ biến từ 1 inch đến hơn 30 inch.
3. Đường kính trong (ID): Tính toán dựa trên độ dày của ống, thường từ vài mm đến hàng chục cm.
4. Độ dày thành ống: Tùy thuộc vào ứng dụng và tiêu chuẩn, thường từ 2mm đến 25mm.
5. Chiều dài: Thường là 6m, 12m hoặc có thể cắt theo yêu cầu.
6. Tiêu chuẩn: Thường tuân theo các tiêu chuẩn như ASTM A53, ASTM A106, hoặc API 5L.
7. Áp suất làm việc: Phụ thuộc vào ứng dụng, nhưng thường có các lớp áp suất khác nhau.
8. Xử lý bề mặt: Có thể mạ kẽm, sơn chống ăn mòn hoặc giữ nguyên bề mặt thép.

Cấu tạo và đặc điểm nổi bật của ống thép đúc

Thép ống đúc là loại thép có cấu trúc liền mạch, không có mối hàn hay khớp nối. Đây là loại thép được ưa chuộng trong nhiều ngành công nghiệp nhờ những đặc điểm sau:

• Độ bền cao: Được làm từ phôi thép chất lượng cao, qua quá trình rèn nóng và kéo nguội để tạo ra hình dạng mong muốn. Do đó, thép ống đúc có độ bền vượt trội so với các loại thép khác.
• Khả năng chịu áp lực tốt: Thép ống liền mạch có khả năng chịu áp lực cao nên được ứng dụng vào các hệ thống dẫn dầu, dẫn gas, dẫn hơi nước…
• Khả năng chống chịu nhiệt tốt: Ống đúc thép được sản xuất từ phôi thép đã qua xử lý nhiệt để cải thiện tính chất cơ học và kháng nhiệt của thép. Do đó, thép ống đúc có thể hoạt động ổn định trong các môi trường có nhiệt độ cao hoặc thay đổi liên tục.
• Khả năng chịu va đập tốt: Ống thép đúc có cấu trúc liền mạch và không bị biến dạng khi va chạm. Đây là điểm quan trọng trong các ngành công nghiệp như xây dựng, cơ khí, ô tô…
• Chống ăn mòn: Ống đúc thép được phủ lớp kẽm hoặc sơn bảo vệ để ngăn ngừa sự tác động của các yếu tố bên ngoài như oxi hóa, hóa chất, muối… Điều này giúp kéo dài tuổi thọ của thép ống đúc và giảm chi phí sửa chữa.
• Dễ lắp đặt: Thép ống đúc có rỗng bên trong nên khối lượng nhẹ hơn so với các loại thép khác. Ngoài ra, do không có mối hàn hay khớp nối, việc lắp đặt cũng từ đó dễ dàng và tiết kiệm chi phí nhân lực hơn.

Thông tin quy trình các nước sản xuất ống thép

Các sản phẩm ống thép đúc được sản xuất theo quy trình đạt chuẩn, được tiến hành, kiểm tra và giám sát nghiêm ngặt, bao gồm 10 bước sau:

• Bước 1: Xén phôi tròn từ thanh hoặc tấm thép
• Bước 2: Nung nóng phôi tròn để làm mềm;
• Bước 3: Đẩy áp hoặc kéo phôi tròn qua khuôn để tạo thành hình dạng của ống;
• Bước 4: Thông ruột của phôi để làm rỗng (đục thủng phôi thép);
• Bước 5: Làm thon hay giãn ra để điều chỉnh kích thước của phôi;
• Bước 6: Định hình lại để có được đường kính mong muốn của phôi;
• Bước 7: Nắn thẳng và kéo dài để có được chiều dài mong muốn của phôi;
• Bước 8: Cắt ra thành các miếng ngắn hơn để thuận tiện vận chuyển;
• Bước 9: Kiểm tra, thử nghiệm chất lượng của sản phẩm ống thép;
• Bước 10: Đánh dấu số hiệu, nhãn mác và bó lại để giao hàng đến tay khách hàng.

Các loại thép ống đúc phổ biến và ứng dụng

Thép ống liền mạch hay ống thép đúc có thành phần chính là crom và thép hợp kim. Do đó, thép ống đúc có được độ bền và độ cứng tốt hơn nên được ứng dụng ở đa dạng công trình và lĩnh vực khác nhau.

Những sản phẩm thép ống này hiện đang có rất nhiều loại và mỗi loại có ứng dụng khác nhau trên thị trường. Dưới đây là một số loại ứng dụng và ứng dụng cụ thể của từng loại:

• Ống thép đúc kết cấu: Được sử dụng phổ biến trong ngành cơ khí chế tạo máy.
• Thép ống đúc trong lò áp: Được dùng trong các công trình đường ống dẫn khí, dẫn dầu, ngành công nghiệp nhiệt luyện.
• Thép ống liền mạch trong lò cao áp: Sử dụng phổ biến trong những đường dẫn ống ở các lò cao áp, nhà máy thủy điện, cấp thoát nước…
• Ống thép đúc chịu cao áp cấp I và II: Sử dụng trong công trình đóng tàu…
• Thép ống liền mạch dùng để dẫn hóa chất: Loại ống thép này chuyên dụng trong việc dẫn hóa chất hoặc rác thải công nghiệp ở một số lĩnh vực, ngành nghề đặc thù.
• Ống thép đúc sử dụng dẫn dầu: Thông thường sẽ được sử dụng để làm ống dẫn dầu trong các công trình như hầm mỏ…

Nhìn chung, thép ống đúc là một loại vật liệu xây dựng phổ biến và được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau.

Bài viết tổng hợp này sẽ giúp bạn nắm rõ hơn về ống thép đúc, các  tiêu chuẩn và quy cách của ống thép đúc giúp bạn có thể lựa chọn được sản phẩm tốt.

Chúng tôi cam đoan sản phẩm có chất lượng đảm bảo, giá thành hợp lý. khách hàng có nhu cầu mua các loại ống thép đúc liên hệ Sắt thép Phú Gia để được báo giá và tư vấn mọi chi tiết
